Mi a különbség a görgős lánc és a lapos lánc között?

Szerkezeti és geometriai különbségek

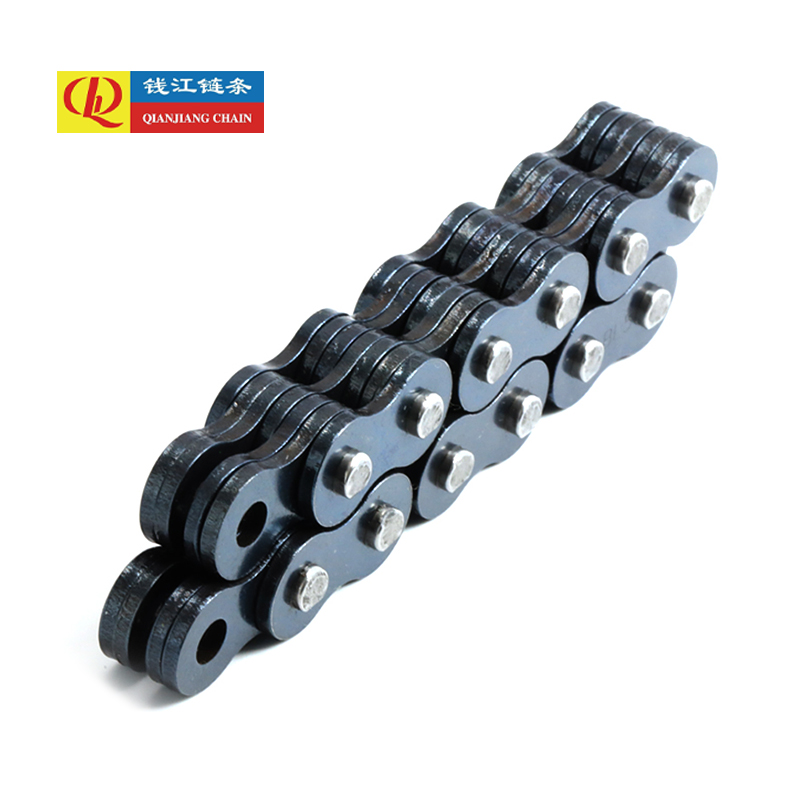

A görgős láncok váltakozó belső és külső láncszemekből állnak, perselyekkel, görgőkkel és csapokkal; a görgő egy perselyre fordul, és gördülő érintkezéssel összekapcsolódik egy lánckerék fogával. A levélláncok egymásra rakott levéllemezekből épülnek fel, amelyeket hosszú csapok köré szerelnek össze, így görgők és perselyek nélkül lapos, létraszerű egységet alkotnak. Ez a szerkezeti különbség különálló érintkezési mechanikát eredményez: a görgős láncok a nyomatékot a görgő és a lánckerék közötti gördülési kapcsolaton keresztül adják át, míg a szárnyláncok a feszültséget a halmozott lemezfelületeken és a csapok nyírását csúszó érintkezéssel a lemezfelületeken továbbítják.

Terhelhetőség és fáradási jellemzők

Levélláncok nagyon nagy egyenes vonalú húzóterhelésre és ismételt lökésterhelésre optimalizáltak; több lemezrétegük osztozik a terhelésen, és redundanciát biztosítanak ott, ahol az egytűs meghibásodás elfogadhatatlan. A görgős láncok jó dinamikus kifáradási élettartammal rendelkeznek folyamatos forgó erőátvitel mellett, mivel a görgő és a persely csökkenti a csúszást és a lánckerék fogának helyi kopását. A gyakorlatban nehézemeléseknél, emelőknél és targoncáknál, ahol az axiális szakítószilárdság az elsődleges, a lapláncok a preferált választás. A forgó erőátvitelhez – szállítószalagok, mezőgazdasági hajtások, motorkerékpárok – a görgős láncok általában hosszabb élettartamot és simább működést biztosítanak.

Kopási mechanizmusok és kenési igények

A görgős lánc kopása jellemzően csap- és perselykopás (belső), görgőkopás és lánckerék fogkopás; a csap, a persely és a görgő közötti súrlódás csökkentése elengedhetetlen, ezért gyakori a rendszeres kenés és a tömített vagy o-gyűrűs változatok. A levéllánc kopását a lemezek közötti csapágy és a csapok nyírása uralja; mivel a szárnyláncokban hiányoznak a görgők, a kenés a csapfuratokra és a lemez érintkezési felületeire összpontosul, és kevésbé hatékony a belső felületek elérésében. A környezeti szennyeződések mindkét lánctípusban felgyorsítják a kopást, de a tömített patronokkal ellátott görgős láncok jobban tűrik a piszkos vagy poros környezetet, ha megfelelő tömítéseket használnak.

Lánckerék és rögzítési különbségek

A görgős láncokhoz olyan lánckerekekre van szükség, amelyek fogazata a lánc osztásközének és a görgő átmérőjének megfelelő; A lánckerék kialakítása befolyásolja a rögzítést, a zajt és az élettartamot – a fogprofil és a fogemelkedés pontossága fontos. A levélláncok nem ugyanúgy használnak fogazott lánckereket; általában tárcsákkal, dobokkal vagy speciális lánckerekekkel párosulnak emelési vagy feszítési alkalmazásokhoz. A rögzítési lehetőségek eltérőek: a görgős láncok számos csíptetős vagy szegecselt tartozékot kínálnak szállítási vagy mezőgazdasági feladatokhoz, míg a szárnyláncok általában rögzített végekkel vagy speciális végcsatlakozókkal vannak felszerelve az emelőberendezésekben történő közvetlen terhelésátvitel érdekében.

Beépítési, feszítési és nyúlási viselkedés

A görgős láncok főként a csap és a persely közötti kopás miatt nyúlnak meg; A nyúlás fokozatos, és a emelkedési emelkedésként mérhető – a szabványos kopásmérők határozzák meg a cserepontokat. A megfelelő feszítés megakadályozza a kihagyást és az egyenetlen kopást; a túlfeszítés növeli a csapágyterhelést és lerövidíti az élettartamot. A levélláncok látszólagos megnyúlása gyakran a lemezek leülepedésének vagy a csapok nagy terhelés alatti megnyúlásának a következménye; Mivel lineáris emelési alkalmazásokban használják őket, a pontos előfeszítés és a maradandó deformáció időszakos ellenőrzése kritikus fontosságú. A biztonság szempontjából kritikus emeléshez kövesse a gyártó csereintervallumait, ne csak a vizuális lazaságot.

Tipikus alkalmazások, ahol az egyik felülmúlja a másikat

• Görgős lánc: folyamatos forgó hajtások (ipari szállítószalagok, mezőgazdasági berendezések, motorkerékpárok), ahol zökkenőmentes kapcsolódás, gyorsaság és rögzítőelemek rendelkezésre állása szükséges.
• Levéllánc: függőleges emelés és emelés (targoncaoszlopok, emelők, daruk), nagy szakítószilárdságot, ütésállóságot és kompakt lemezcsomagolást igénylő alkalmazások.
• Ahol a hely és a lánckerék pontos kapcsolódása korlátozza, a görgős láncok általában rugalmasságot biztosítanak a tervezésben; ahol a keresztmetszeti területenkénti szakítószilárdság prioritást élvez, a levélláncok kiválóak.

Méretezés, szabványok és specifikációs pontok

A görgős láncokat általában a menetemelkedés (ANSI/ISO), a görgőátmérő, a szakítószilárdság és a megengedett munkaterhelés alapján határozzák meg; az olyan szabványok, mint az ANSI B29.1 és az ISO 606, biztosítják a méreteket és a minősítéseket. A szárnyláncokat a lemezszélesség, a lánconkénti lemezek száma, a dőlésszög és a névleges szakítóterhelés határozza meg az olyan szabványok szerint, mint az ISO 4347 vagy a gyártói adatlapok. Kiválasztáskor vegye figyelembe mind az emelőszerkezet törvényben előírt biztonsági tényezőjét (az alkalmazástól függően gyakran 4:1 vagy magasabb), mind a hajtások dinamikus tényezőjét (az ütési terhelések és az eltolódások figyelembevétele érdekében).

Összehasonlító táblázat: gyors kiválasztási útmutató

Karbantartási és ellenőrzési ellenőrző lista

• Vizsgálja meg a nyúlást: használjon osztásmérőket a görgős láncokhoz; mérje meg a szabad hosszt, és hasonlítsa össze a levélláncok új hosszával.
• Ellenőrizze az egyenetlen kopást, hajlított lemezeket vagy repedt láncszemeket, és cserélje ki az érintett részeket, ahelyett, hogy a nagy terhelésű láncokon próbálkozna helyszíni javítással.
• Tartsa be a megfelelő kenési intervallumokat, és használjon a lánc gyártója által ajánlott kenőanyagokat; szárnyláncok esetén gondoskodjon a csap/lemez interfészekhez való behatolásról.
• Kövesse a nyomatékra és a feszítésre vonatkozó irányelveket: kerülje a túlfeszítést, amely növeli a csapágy terhelését és fáradását, de tartson fenn elegendő feszességet, hogy megakadályozza a kiugrást vagy a kisiklást.

Hibamódok és hibaelhárítás

Ha egy görgős lánc ugrál vagy zajt ad, ellenőrizze a lánckerék kopását és a dőlésszög-eltérést; a lánckerekek és a láncok cseréje a megfelelő készletekben gyakran megoldja a rossz kapcsolódást. Ha egy szárnyláncon lemezrepedések, csap deformáció vagy aszimmetrikus megnyúlás látható, azonnal távolítsa el a forgalomból – ezek a túlterhelés vagy a fáradtság jelei. Felvonók alkalmazásakor mindig tartsa be a törvényes ellenőrzési időközöket és a cserekritériumokat a katasztrofális meghibásodás elkerülése érdekében. Ha kétségei vannak, olvassa el a lánc beszállítójának névleges munkaterhelési táblázatait, és az emelőberendezések esetében tartsa be a vonatkozó biztonsági szabványokat és az emelőberendezésekre vonatkozó előírásokat.

Kiválasztás összefoglalója: megfeleljen a keresletnek, nem a feltételezéseknek

Válasszon görgős láncot, ha hatékony forgó erőátvitelre, sebességre és rugalmas rögzítési lehetőségekre van szüksége; válasszon szárnyláncot, ha az elsődleges követelmény a nagy szakítóképesség lineáris vagy emelőrendszerekben, ismételt lökésterheléssel. Értékelje a működési sebességet, a terhelés típusát (egyenletes vs. lökés), a szükséges biztonsági tényezőket, a kenés megvalósíthatóságát és a helyszűket. A reprezentatív körülmények között végzett tesztelés vagy a gyártó alkalmazásmérnökeivel való konzultáció a legbiztonságosabb és legköltséghatékonyabb választást eredményezi az Ön konkrét felhasználási esetére.
